發布時間：2016-09-13 06:52:08
條件：
一個潔凈室，新風單獨處理。
室外空氣：溫度33℃，相對濕度78%
室內要求：溫度22℃，相對濕度65%
問題：
如果要求新風處理后，不給室內帶來熱濕負荷，新風應該怎樣處理？
解析：
首先，我們把室外、室內兩個狀態點的焓濕圖貼出來：
室外點 w

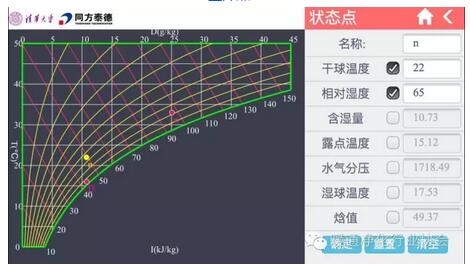

室內點 n
新風應該處理到什么狀態，送入潔凈室后，不給房間空調系統帶來額外負擔，最好的辦法是處理到房間狀態點。
那么，是不是在室外點和室內點連接一條線，就是熱濕處理過程了呢？

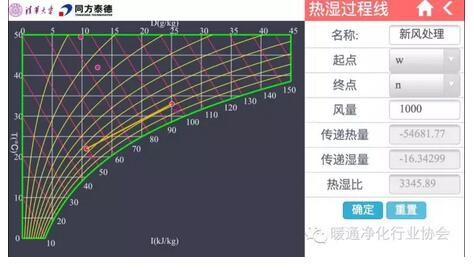

w->n熱濕過程線
如果按照上面過程線，則1000CMH的新風，傳遞熱量約是54681KJ，換算成功率則約為 15KW ，是不是用個15KW冷量的冷卻設備就可以搞定？！
但是，實際上，不行！
原因就是沒有設備可以將空氣從w點直接處理到n點！
市面上沒有這個東西。。。。
實際處理過程是，先將室外空氣處理到室內點n對應的露點溫度 l 3

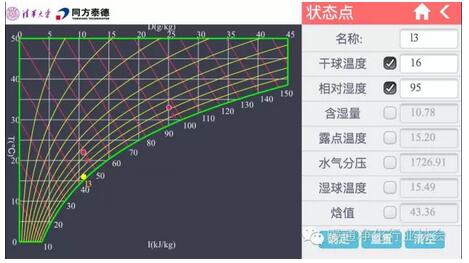

n點對應的露點 l3
再將l3點的空氣再熱到n,這才是實際處理過程。
見下圖

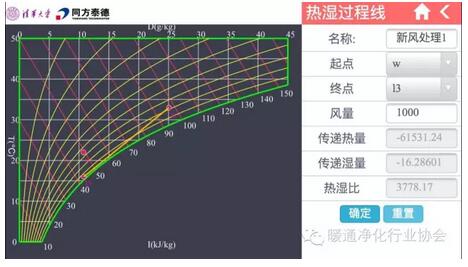

w->l3

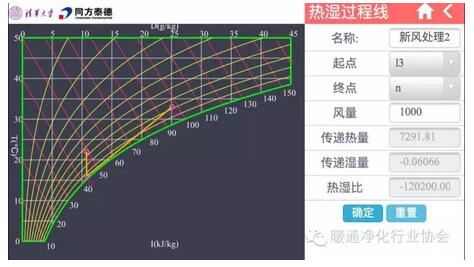

l3->
這時我們看到， w ->l3 ,1000CMH新風所需要冷量為 61531KJ，約為17KW。
l3-n,又需要7291KJ，約2KW的加熱量！
實際處理過程需要更多的冷量！
甚至需要再熱！
在實際項目中，我們往往只是將室外空氣處理到室內狀態點對應的露點，即l3點，這時送入房間，不需要再熱，還可以吸收部分房間的余熱！
一句話總結：有時候，我們真的需要曲線救國！
