發布時間：2016-09-30 03:26:00
空調系統的送風點計算，是比較重要的知識點，牽涉的因素和條件比較多:熱濕處理需求（基本需求）、節能需求（越低或越高越好）、舒適度需求（不能太低或太高）、控制精度需求（和室內點溫差越小越好）等。
潔凈空調系統屬于工藝空調的一種，常有恒溫恒濕需求，有一個重要特點：計算送風量需要同時考慮潔凈過濾需求和消除余熱余濕需求。
（實際上，潔凈過濾送風量需求經常大于消除余熱余濕需求，按換氣次數計算的話，舒適性空調的換氣次數一般在8-12次，潔凈空調系統的換氣次數基本都在15次以上）
因此，確定送風點時，潔凈空調系統和舒適性空調系統就有了差別。
舒適性空調系統：根據各種因素確定送風溫差和送風點，然后根據負荷計算送風量。
潔凈空調系統：先計算送風量，根據溫濕度要求確定表冷后溫度點、根據負荷需求校核送風量，反推送風點（如果真的需要要知道的話）。
舉例說明：
條件：室外點w、室內點n。

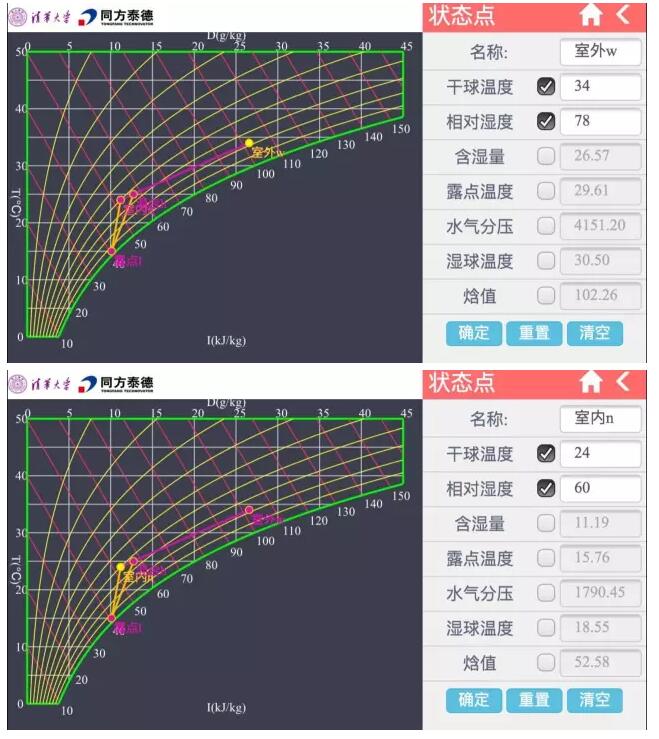

第一步：找點，這兩個點具體見下圖：
第二步：根據潔凈度要求計算循環風量，
計算循環風量：假設計算結果是10000CMH，
計算新風量：假設計算結果是1000CMH
第三步：計算混合點
得出新風和回風混合后的狀態點h,如下圖：
第五步：校核負荷：
可消除余熱量=10000*1.2*(52.58-40.61)/3600=39.9KW
可消除余濕量=10000*1.2*（11.19-10.10）/1000=13.08Kg/H
如果以上數值大于房間余熱或余濕量，則通過調節冷水和再熱來滿足需求，
如果以上數值小于房間余熱或者余濕量，則需要加大送風量。（也可以考慮調低到14度的露點，不建議調為更低，表冷器有處理極限）
如需要調整，循環調整。
一般來講，空調系統的空氣處理過程計算到這里就可以結束了。
不過，會有人問，送風點s在哪里？
如果房間是確定的，那么，可以反推，我們一般根據濕度需求來反推（恒溫恒濕一般選濕度優先），假設余濕量8Kg/h,則對應露點的絕對含濕量可計算出為10.52g/Kg, 查相應露點為15.5度。
根據該點和n點的焓差，可以計算出可消除的余熱量，如果大于房間負荷，則需要考慮再熱，再熱量為兩者差值，然后，在該露點和n點之間，有一個再熱后的點，即為實際送風點........
空調系統的實際過程往往是動態的，因此，一味的追求s到底在哪里是沒有必要的。
我們要做的是確保:送風點s在 l 和 n 之間。
