發布時間：2016-07-04 06:21:32
簡介：
超聲波流量?jī)x表引是以“速度差法”為原理，測量圓管內液體流量的儀表。它采用了先進的多脈沖技術、信號數字化處理技術及糾錯技術，使流量?jī)x表更能適應工業現場的環境，計量更方便、經濟、準確。
原理：
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，并且其傳播時間的變化正比于液體的流速，其關系符合下列表達式
其中θ為聲束與液體流動方向的夾角；M 為聲束在液體的直線傳播次數；D 為管道內徑；Tup 為聲束在正方向上的傳播時間；Tdown為聲束在逆方向上的傳播時間
ΔT=Tup –Tdown
設靜止流體中的聲速為c，流體流動的速度為u，傳播距離為L(zhǎng)，當聲波與流體流動方向一致時（即順流方向），其傳播速度為c+u；反之，傳播速度為c-u.在相距為L(zhǎng)的兩處分別放置兩組超聲波發生器和接收器（T1,R1）和（T2,R2）。當T1順方向，T2逆方向發射超聲波時，超聲波分別到達接收器R1和R2所需要的時間為t1和t2,則
t1=L/(c+u) t2=L/(c-u)
由于在工業管道中，流體的流速比聲速小的多，即c>>u,因此兩者的時間差為 ▽t=t2-t1=2Lu/cc 由此可知，當聲波在流體中的傳播速度c已知時，只要測出時間差▽t即可求出流速u，進而可求出流量Q。利用這個原理進行流量測量的方法稱為時差法。此外還可用相差法、頻差法等。
超聲流量計的分類：
插入式超聲流量計：可不停產安裝和維護。采用陶瓷傳感器，使用我公司專用鉆孔裝置進行不停產安裝。一般為單聲道測量，為了提高測量準確度，可選擇三聲道。
管段式超聲流量計：需切開管路安裝，但以后的維護可不停產。可選擇單聲道或三聲道傳感器。
外夾式超聲流量計：能夠完成固定和移動測量。采用專用耦合劑（室溫固化的硅橡膠或高溫長鏈聚合油脂）安裝，安裝時不損壞管路。

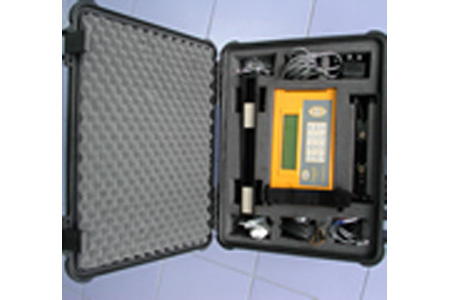

便攜式超聲流量計：便攜使用，內置可充電鋰電池，適合移動測量，配接磁性傳感器。
特點：
1、配管兩端裝有超聲波探頭，相互進行收發信號，測定各自傳播時間。
2、無突出部位暴露在流液內不會產生測量誤差。
3、與液體接觸部完全使用TEFLON制造。
4、測量范圍大。
